（通讯员：王小敏、刘虎森）近日，材料学院王小敏副教授联合武汉大学李建民、肖旭东教授团队以及福建师范大学陈桂林教授，在能源领域国际顶刊《Nature Energy》发表题为Improving interface-mediated carrier transport for efficient perovskite/Cu(In,Ga)Se₂ tandem solar cells的原创研究。

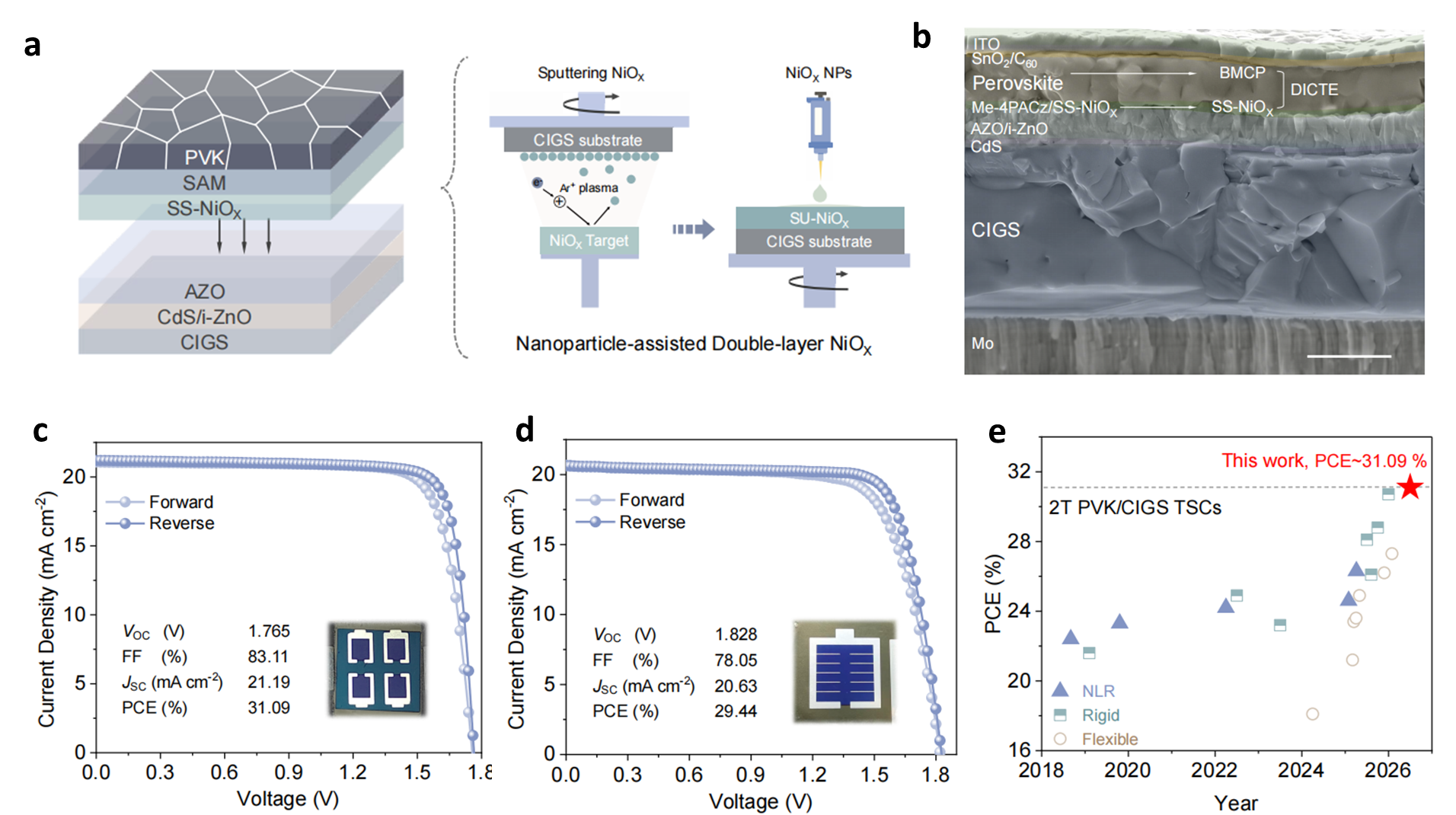

针对钙钛矿/铜铟镓硒（CIGS）叠层太阳能电池产业化中面临的底部粗糙CIGS表面致分流与顶部宽带隙钙钛矿层缺陷致电压损失的双重界面瓶颈，创新提出“双界面载流子传输调控”（DICTE）策略：在底部构筑“溅射NiO_X+旋涂NiO_X纳米颗粒+退火”的双层SS-NiO_X空穴传输层，利用纳米颗粒精确填充微米级凹坑，将粗糙度从84.1 nm降至76.0 nm，实现共形覆盖，同时退火使NiO_X表面-OH含量从34.4%降至21.7%、Ni³⁺/Ni²⁺比率提升至2.86，既增强与自组装单分子层Me-4PACz的化学锚定，又提升空穴传输能力，并诱导钙钛矿(100)/(110)晶面衍射峰强度比提高4.1-5.6倍、PbI₂杂质显著减少。在顶部开发EDADI与p-F-PEIA双分子共钝化（BMCP）系统，DFT计算表明EDADI的I^-和p-F-PEIA的NH₃⁺可分别精准修复碘空位和阳离子空位，吸附能高达-3.16 eV，实验证实该处理使薄膜粗糙度从27.6 nm降至15.2 nm，钙钛矿/C₆₀界面导带偏移从0.57 eV大幅降至0.34 eV，非辐射复合被显著抑制，瞬态吸收光谱显示带隙重整化能从78.89 meV降至66.49 meV、载流子提取寿命从5.1 ns缩短至2.3 ns，电子提取效率成倍提升。

将底部SS-NiO_X与顶部BMCP整合至同一器件后，小面积（0.0539 cm²）叠层电池经第三方认证效率达30.57%（稳态30.32%），大面积（1.0298 cm²）器件认证效率达28.85%，且在未封装条件下于N₂手套箱储存3,576小时后仍保持初始效率的94.38%，70°C高温老化960小时后保持90.55%，最大功率点连续运行756小时后保持91.49%，充分证明了该“双界面工程”策略在突破效率极限并推动钙钛矿/CIGS叠层技术走向实用化中的巨大潜力。

审核：邓欢 熊礼威
